The Most Precise DED Technology

DMT®는 InssTek에서 개발한 Direct Metal Tooling의 약자로, ASTM 표준에 따라 DED(Directed Energy Deposition) 기술로 분류됩니다. DMT 기술은 2개의 비전 카메라를 사용하여 용융 풀의 높이를 실시간으로 분석하고 제어함으로써 안정적인 적층 품질과 정밀한 공정 제어를 구현합니다.

The Most Precise DED Technology: 구분, 제어 방식, 적층 결과, 비교 사진에 대한 표입니다.

구분	일반 DED 적층 (폐루프 제어 X)	InssTek DMT® 적층 (폐루프 제어 O)
제어 방식	사전 설정 파라미터 기반 단순 적층	비전 카메라 센서 실시간 용융풀 감지 & 레이저 출력 자동 보정
적층 결과	열 축적 및 오차 누적으로 치수 불일치/표면 불균일	도면 치수 제원 100% 부합 및 정밀한 엣지 구현

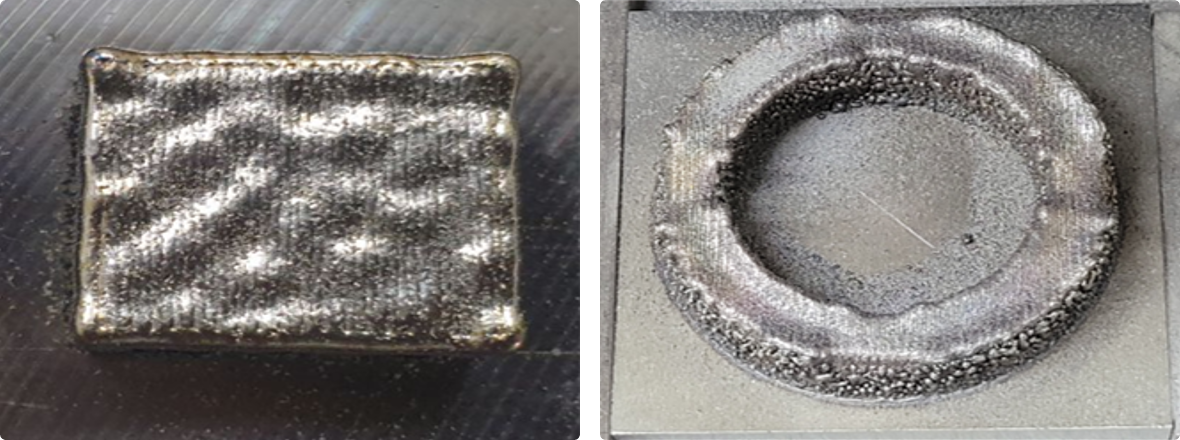

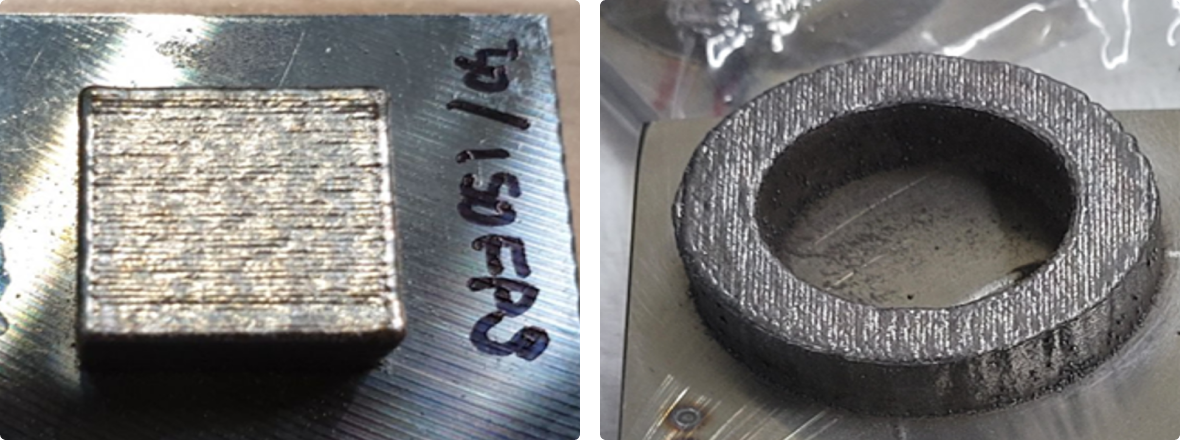

비교 사진	상단 울퉁불퉁한 육면체 & 내외경 변형된 링	평평하고 깔끔한 육면체 & 매끄러운 링

DMT® 기술로 검증된 적용 소재

인스텍의 DMT® 기술을 통해 실제 적층 및 공정 최적화가 이루어진 금속과 합금입니다. 다양한 합금과 advanced material system에 대한 공정 연구도 지속하고 있습니다.

• Steel
  • P20
  • P21
  • H13
• Stainless Steel
  • SS304L
  • SS316L
  • SS420J2
  • SDSS 2507
• Titanium
  • CP Ti (Gd2)
  • Ti-6Al-4V (Gd5)
  • Ti-6Al-4V (Gd23)
• Nickel
  • Inconel 600
  • Inconel 625
  • Inconel 690
  • Inconel 713
  • Inconel 718
  • Hastelloy 22
  • Hastelloy 276
  • Nimonic 75
  • Invar 36
• Cobalt
  • CoCr
  • Stellite 6
  • Stellite 21
  • Stellite 25
• Copper
  • Cu-Sn
  • Al-bronze
• Niobium
  • C-103
• and others

• SS316L
• Inconel 625
• Ti-6Al-4V

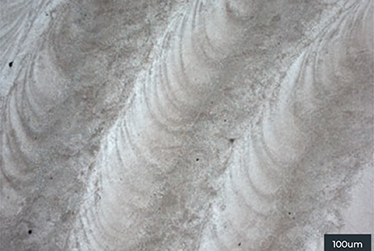

Microstructure

Mechanical Properties

• Tensile Strength

  575 MPa

• Yield Strength

  450 MPa

• Elongation

  36%

• Hardness

  182 Hv

The result is after printing without heat treatment applied.

Microstructure

Mechanical Properties

• Tensile Strength

  1013 MPa

• Yield Strength

  670 MPa

• Elongation

  32%

• Hardness

  252 Hv

The result is after printing without heat treatment applied.

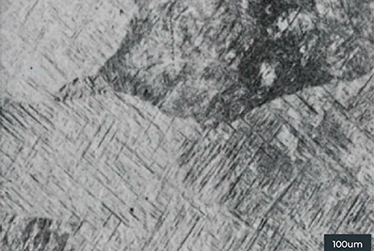

Microstructure

Mechanical Properties

• Tensile Strength

  1141 MPa

• Yield Strength

  1036 MPa

• Elongation

  7%

• Hardness

  38.5 HRC

The result is after printing without heat treatment applied.

LFM Series (Laser Function Module)

컴팩트 광학 시스템 및 빔 크기 조절

LFM-1

손쉽게 교체 가능한 4종의 선택형 카트리지

• 카트리지형 광학 모듈

  InssTek의 장비는 카트리지 타입의 레이저 광학 모듈을 적용하여 사용 편의성과 확장성을 높였습니다.
  레이저 빔 직경에 따라 SDM800, SDM1200, SDM1600, SDM2400의 다양한 광학 모듈을 제공하며, 선택한 빔 직경은 출력층의 두께와 적층 속도에 영향을 미칩니다.
  사용자는 작업 목적과 출력 요구사항에 맞춰 MX-Fab에 장착된 광학 모듈을 손쉽게 교체할 수 있습니다.

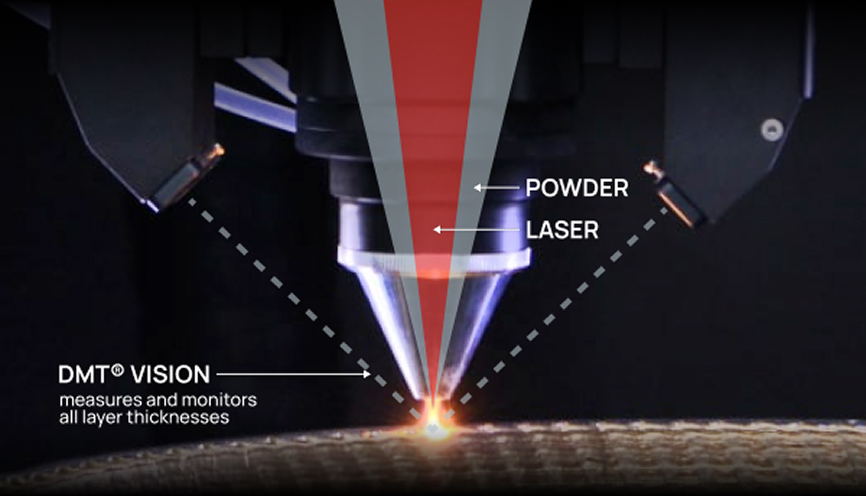

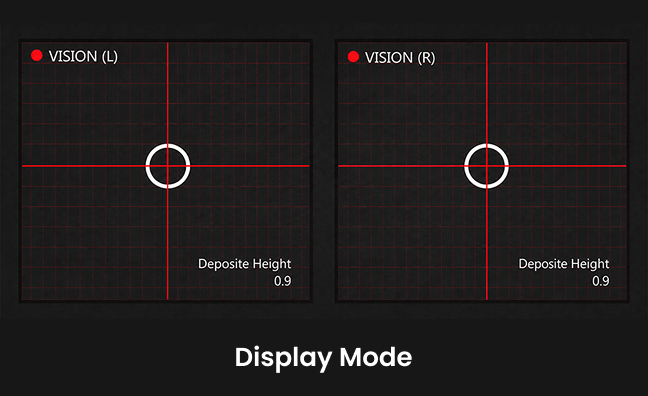

• DMT® Vision

  고정밀 금속 3D 프린팅의 핵심은 적층 높이를 정밀하게 제어하는 것입니다.
  InssTek의 DMT 기술은 자체 개발한 폐루프(Closed-loop) 피드백 제어 시스템을 적용하여, 출력 과정에서 각 적층층의 높이를 실시간으로 측정·모니터링하고, 공정에 영향을 미치는 파라미터를 자동으로 보정합니다.

LFM-2

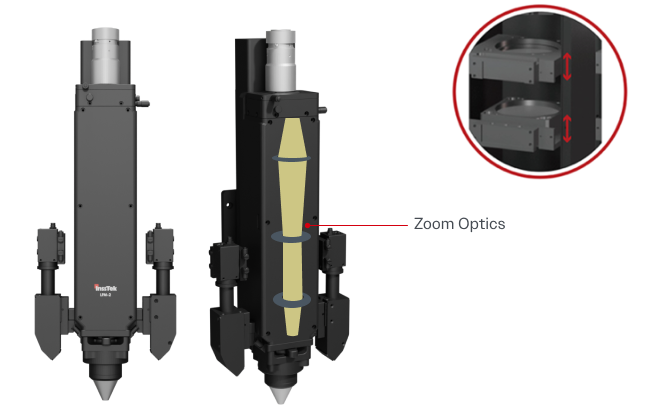

차세대 자동 줌 광학 기술

Automatic Zoom Optics

자동 줌 광학 방식의 AM-Module은 공정 효율과 적층 품질을 향상시키는 핵심 솔루션입니다.
소프트웨어를 통해 렌즈 배율을 제어할 수 있어, 적층 과정 중에도 렌즈 배율을 실시간으로 변경하여 최적의 공정을 구현할 수 있습니다.

LFM Optic Technology

InssTek의 LFM Optic 기술은 렌즈 위치를 조정하여 레이저 빔 크기를 변경할 수 있습니다.
이를 통해 제조 속도와 표면 조도(Surface Roughness)를 공정 목적에 맞게 조절할 수 있습니다.

LFM-2 Technology Type: Beam Size(µm, Build Speed (cm3/h), Layer Height (µm)

Type	Beam Size (µm)	Build Speed (cm³/h)	Layer Height (µm)
SDM 800	800	5.8	250
SDM 1200	1200	16.4	450
SDM 1600	1600	27.4	600
SDM 2400	2400	66.6	900

Beam Size(µm)

• SDM 800

  800

• SDM 1200

  1200

• SDM 1600

  1600

• SDM 2400

  2400

Build Speed (cm3/h)

• SDM 800

  5.8

• SDM 1200

  16.4

• SDM 1600

  27.4

• SDM 2400

  66.6

Layer Height (µm)

• SDM 800

  250

• SDM 1200

  450

• SDM 1600

  600

• SDM 2400

  900

---

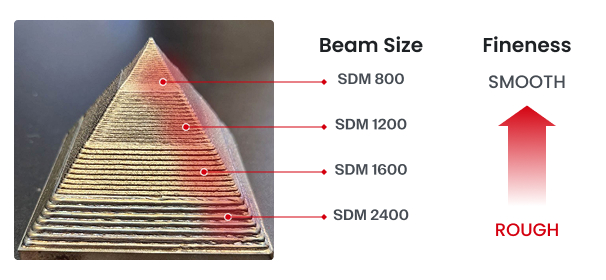

CASE 1 : Pyramid

빔 크기를 조절하여 노즐 교체 없이 하나의 부품 내 각 영역의 적층 품질을 제어할 수 있으며, 필요에 따라 거친 표면 또는 매끄러운 표면을 구현할 수 있습니다.

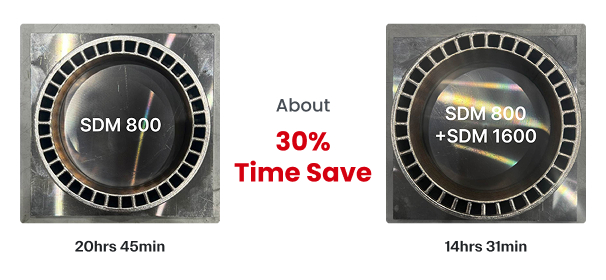

CASE 2 : Cooling Channel

동일한 형상의 부품이라도 영역별로 최적의 빔 크기를 적용하여 적층 시간을 효율적으로 단축할 수 있습니다.
